机器视觉光源有哪些？分别是什么？

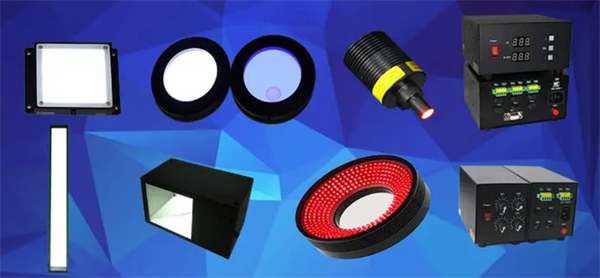

机器视觉光源是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。针对每个特定的应用实例，要选择相应的照明装置，以达到最佳效果。那么，机器视觉光源有哪些？分别是什么呢？本文进行了简单总结。

1、环形光源（OPT-RI系列）

特点：环形光源提供不同角度照射，能突出物体的三维信息，有效解决对角照射阴影问题。高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；可选配漫射板导光，光线均匀扩散。应用：PCB基板检测；IC元件检测；显微镜照明；液晶校正；塑胶容器检测；集成电路印字检测；通用外观检测。

2、条形光源（OPT-LI系列）

特点：条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用：金属、玻璃等表面检查；表面裂缝检测；LCD面板检测；线阵相机照明；图像扫描。

3、高均匀条形光源（OPT-LIT系列）

特点：高密度贴片LED，高亮度，高散射漫射板，均匀性好；良好的散热设计确保产品稳定性和寿命；安装简单、角度随意可调；尺寸设计灵活；颜色多样可选，可定制多色混合、多类型排布非标产品。应用：电子元件识别与检测；服装纺织；印刷品质量检测；家用电器外壳检测；圆柱体表面缺陷检测；食品包装检测；灯箱照明；替代荧光灯。

4、条形组合光源（OPT-LIM系列）

特点：四边配置条形光,每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应用：PCB基板检测，IC元件检测；显微镜照明，包装条码照明；二次元影像测量。

5、同轴光源（OPT-CO系列）

特点：高密度排列LED，亮度大幅提高；独特的散热结构，延长寿命，提高稳定性；高级镀膜分光镜，减少光损失；成像清晰，亮度均匀。应用：此系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测；芯片和硅晶片的破损检测，Mark点定位；包装条码识别。

6、底部背光源（OPT-FL系列）

特点：用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台；红白两用背光源、红蓝多用背光源，能调配出不同的颜色，满足不同被测物多色要求。应用：机械零件尺寸的测量；电子元件、IC的引脚、端子连接器检测；胶片污点检测；透明物体划痕检测等。

7、侧部背光源（OPT-FLC系列）

特点：多次散射发光，局部和整体均匀性都很好；尺寸定制灵活，可以做到较大面积；超薄设计，最薄产品可做到6mm。应用：大面积电路板电子器件检测与识别；透视尺寸测量；LCD坏点检测。

8、平行背光源（OPT-FP系列）

特点：采用精确光路设计，出射光接近理想平行光，整体结构紧凑。应用：可以作为背光源用于高精度尺寸测量，也可配合同轴光学系统，用于检测光滑平整表面的细小划伤、碰伤等缺陷。

9、线形光源（OPT-LS系列）

特点：超高亮度；采用柱面透镜聚光；适用于各种流水连续检测场合。应用：线阵相机照明专用；AOI检测；镀膜、玻璃表面破损、部杂质检则。

10、线形同轴光源（OPT-LSC系列）

特点：大功率LED，高亮度，保证高度检测的需要；独特分光镜结构，减少光损失；适用于各种流水线连续检测场合。应用：线阵相机照明专用；薄膜、玻璃表面破损、部杂质检测；高速印刷质量检测。

11、点光源（OPT-PI系列）

特点：大功率LED,体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用：配合远心镜头使用；用于芯片检测，Mark点定位；晶片及液晶玻璃底基校正。

12、球积分光源（OPT-RID系列）

特点：具有球积分效果的半球面壁，均匀反射从底部360度发射出的光线，使整个图象的照度十分均匀；红、白、蓝、绿、黄等多种颜色可选；可调制出任何颜色。应用：适合于曲面，表面凹凸不平的工件检测；适合于表面反光较强的物体表面检测；包装检测；适用于外形相同颜色不同的工件。

13、平面无影光源（OPT-FC系列）

特点：散射发光，均匀性良好；同时具备无影光和同轴光效果；轻巧、紧凑、便于安装、节省空间。应用：食品、烟草、日化用品包装检测；电器外壳、零件检测与测量；高反光、不平整表面字符、图形检测、测量与识别等。

14、无影照射RIH系列（OPT-RIH系列）

特点：实现了四有无影照射效果，不同的工作距离能形成不同的光照环境，可以针对不同的检测类型使用。应用：主要应用于表面碰伤、划伤等缺陷，印刷字符、标志、条码、指纹、图文识别等，大多针对幅面较大的矩形目标和幅面较小的不规则目标使用，也可替代普通环形光实现更高均匀性有。

15、无影照射RIF系列（OPT-RIF系列）

特点：实现了圆形无影照射效果，不同的工作高度能形成不同的光0照环境，可以针对不同的检测类型使用。应用：主要应用于表面碰伤、划伤等缺陷，印刷字符、标志、条码、指纹、图文识别等，大多针对幅面较大的圆形目标和幅面较小的不规则目标使用，也可替代普通环形光实现更高均匀性照明。

16、无影照射RIE系列（OPT-RIE系列）

特点：采用设计独特的漫射板，将光线经过反射和散射形成双向、高均匀的圆对称光场，可以将物体表面细微差异造成的干扰过滤掉，凸显坡度急剧变化特征。应用：主要应用于金属器件边缘定位、尺寸测量、碰伤检测等，也可替代普通环形光实现更高均匀性照明。

17、无影照射RIW系列（OPT-RIW系列）

特点：采用设计独特的漫射板，将光线经过多次反射，形成多方向、高度均匀的圆对称光场，可以将物体表面不同坡面都照射均匀。应用：主要应用于电子配件维修、回收返修、器件安装定位、表面字符图案识别和尺寸检测等，也可替代普通环形光实现更高均匀性照明。

18、无影照射RIU系列（OPT-RIU系列）

特点：采用特制漫射板将光散射到不同方向，形成渐变球状分布，使得整个球面目标不同坡度的反光强度都比较一致，过滤局部反光干扰。应用：主要应用于电子器件、玻璃制品、冲压金属件、注塑塑料件等反光表面的字符、图案检测与识别等，也可替代普通环形光实现更高均匀性照明。

19、平行集光光源（OPT-PL系列）特点：采用大功率LED结合独特散热结构，确保光源有足够的亮度，整体上利用透镜将通过散射板的光线汇聚起来形成均匀的光束，光线方向性好，接近平行光，可以保持在比较远的距离，光线都比较集中，可以作为背光或远距离打光的光源。应用：远距离集束光源，实现不同距离下的聚光照明。

20、对位专用光源（OPT-VA系列）特点：对位精度高；体积小，集成度高；摄像机接口可选；放大倍数可选。应用：上下两工件对准专用，如全自动印刷机、COG等。

21、AOI专用光源（OPT-RIA系列）

特点：RIA系列光源专用于电路板焊锡检测；不同角度三色照明，凸显焊锡三维信息，层次清晰；漫射板导光，光线均匀，减少反光；红、蓝、绿、三色搭配，其它多种颜色可选。应用：AOI专用光源。

22、大功率系列光源

特点：原材料为超大功率LED，高密度排布，亮度超过一般光源三倍以上；散热设计好，发光稳定，寿命长；设计制作灵活，形态多样；尺寸和发光方向可根据客户要求定制。应用：远距离照明；高速流水线照明；大面积照明。

23、光纤点光源（0PT-QG15）

特点：采用德国原装大功率LED灯芯,寿命约为卤素光源的20倍；亮度控制采用恒流控制方式；一体化机箱，置100-240VAC电源；功耗为25W，亮度相当于150W卤素光。应用：原使用卤素灯+光纤的应用都可以直接替代；医疗照明；半导体设备；电子器件设备；显微镜操作；一般工业照明。

24、红外光源

特点：真空波长：850nm，940nm应用：医学（血管网识别、眼球定位）；包装（可以透过塑料包装）；服装、纺织；制药；电子、半导体；LCD、OLED。

25、紫外光源

特点：真空波长：365nm，385nm应用：验钞；荧光特质检测；荧光字符、条码、二维码识别；玻璃微小缺陷检测；光化学效应（只能用于抽检）；产品外壳微小划伤、碰伤等缺陷检测。
