钨丝灯的国际编码系统——L类、LEl类和D类

电光源工业的创新能力使光源的种类日益繁多。为了能使消费者和专业人员在众多不同的产品中找到其所需要的灯，一种对灯进行编码的通用系统应运而生。本文简单介绍了钨丝灯的国际编码系统。





钨丝灯的L类国际编码系统

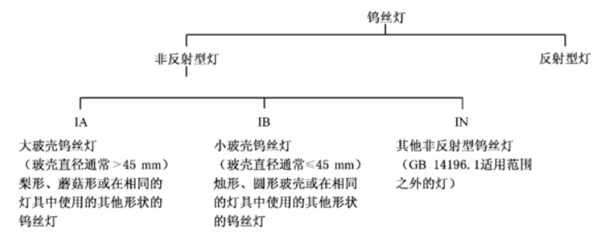

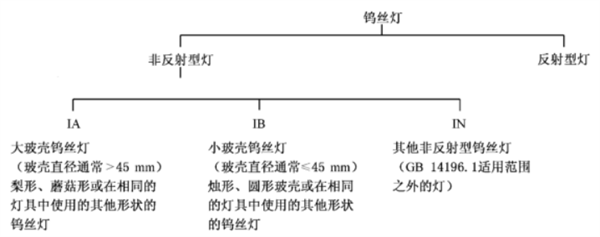

L类国际编码系统的结构如下所示：





在前两个字母IA，IB 和IN之后。是表示玻壳形状的字母，如IEC 60887中的规定所示。玻売的主要形状类型有：

__A：梨形

__B：烛形（瓢形）

_C：圆锥形

_G：球形

__M：磨菇形

__P：圆形

__S：短小形（直边式）

_T：管形

带限定字母的示例为：__BA（带尖角的烛形）

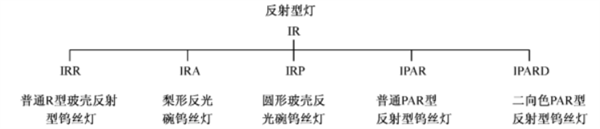

对于反射型灯：





如果需要表示灯的涂层或颜色，或反光镜的特定类型或其他技术说明，可在一斜线之后加上表示这些内容的字母，如下所示：

/C：透明

/F：磨砂，类似磨砂效果的涂层

/W：白色

/R：红色

/B：蓝色

/G：绿色

/Y：黄色

/V：紫色

/P：粉红色

/A：琥珀色

/O：橘黄色

/S：银色

/K：金色

/N：镀钕

/D：装饰性灯丝

对于下述用途可加上第二个学母：

/_P：柔和色彩

/_F：窗状开口

/_T：透明色

更详细的技术说明可加在第二个斜线之后：

//AX：轴向灯丝

//TR：横向灯丝//RS防震灯

//LT：限制表面温度

//RT：限制表面温度的防震灯

示例：

IAA/F：磨砂梨形钨丝灯

IAM：轉菇形钨丝灯

IAT/W：用在梨形灯所用灯具中的白色涂层管形钨丝灯

IBBA/C：带尖角的透明烛形钨丝灯

IBP/R：红色圆形玻壳钨丝灯

IAG：用在梨形灯所用灯具中的球形钨丝灯

IBT/W：用在圆玻壳鹤丝灯1BP所用灯具中的白色涂层管形钨丝灯

IBC：用在圆玻壳鸭丝灯

1BP：所用灯具中的圆锥形钨丝灯

IRA/S：带银色反光镜的梨形反光碗钨丝灯



钨丝灯的LE类国际编码系统

LE类国际编码系统由L类国际编码系统的第一部分直至表示灯形状的部分（包括该部分）加上表示灯的标称直径的数字构成。

示例：

IAA60：玻壳标称直径为60 mm的梨形钨丝灯

IBP45l玻壳标称直径为45 mm的圆形玻壳钨丝灯IAG80玻壳标称直径为80 mm的球形钨丝灯



钨丝灯的D类国际编码系统

D类国际编码系统由下述数字组构成；





1. 功率：对于小型灯和/或辉光灯，可用灯的电流代替灯的功率。在这种情况下，灯的电流值之后必须加上大写字母A。

2. 额定电压：在给出电压范围的情况下，要将给出的两个数字用一斜线隔开，对于飞机场用钨丝灯，灯的电压可用灯的电流代替，其后加上大写字母A。

3. 尺寸：这组数字通常只由表示标称直径的数字构成。对于管形灯，可在一斜线之后加上最大总长度。对于反射型灯，可在一斜线之后加上光束角值。对于不对称的光束，可将两个数字用一斜线隔开，第一个数字表示水平光東角，第二个数字表示垂直光東角。

示例；

IAA/C-40-220/230-E27-60:透明梨形钨丝灯，40W，220V~230 V，E27灯头，标称直径为60 mm IBB/W-40-35白色烛形钨丝灯，40 W.标称直径为35 mm.其他值未规定

IRR-60-240-B22d-125/30R型玻壳反射型钨丝灯，60 W.240 V.B22d灯头.R125型，光東角为30"5.2卤钨灯（非机动车辆用）

5.2.1卤钨灯的L类国际编码系统

前两个字母的含义为：

HS单端卤钨灯HD双端卤钨灯

HR二向色反光镜卤钨灯

HM金属反光镜卤钨灯

HA带镀铝玻璃反光镜的卤钨灯HP带邻近反光镜的单端卤钨灯第三个字母表示灯的应用范围：

P投影，包括高射投影和微缩摄影/显微摄影灯

_S照相/摄影棚/剧院/电视

--

.A机场

_T交通信号

G普通照明（泛光照明被视为普通照明）

第四个字母用来表示自屏蔽式灯。自屏蔽式灯是设计用于敞开式灯具中的灯，例如符合GB 14196.2的带整体式外壳的超低电压灯，低压卤钨灯以及电源电压灯（关于更详细的资料，见 IEC 60357）。

S自屏蔽式卤钨灯

在第三个或第四个字母之后，可以加上表示玻壳形状的字母，表示方法与钨丝灯相同。如果需要表示玻壳的涂层、特定颜色或其他技术说明，可在一条或两条斜线之后加上这些内容，表示方法与钨丝灯相同（见5.1.1）.

更详细的技术说明可在第二条斜线之后给出；

//UB减少紫外线//IB利用红外线

//S短玻颈示例；

HSGST普通单端管形卤钨灯，自屏蔽式

HDG泛光双端卤钨灯

HRG普通二向色反光镜卤鸽灯

HMGS普通金属反光镜卤钨灯，自屏蔽式

5.2.2卤钨灯的LE类国际编码系统

灯的LE类国际编码系统由L类国际编码的第一条斜线之前的部分（包括此斜线）加上5.2.3所述中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用

尺寸数字组构成。

示例：

HRGS51带直径为51 mm的反光镜的自屏蔽式普通二向色反光镜卤钨灯HMGS37带直径为37 mm的金属反光镜的自屏蔽式普通反射型卤钨灯

5.2.3卤钨灯的D类国际编码系统D类国际编码系统由下述数字组构成：

功率：对于双灯丝灯，要给出每个灯丝的功率，并用加号（十）将它们连接。如果需要更进一步的区别，可用一斜线扩展该数字组，以便按照下述方法给出有关色温的数据：将灯的色温除以100，再将得数四舍五人为整數。

额定电压：在给出电压范围的情况下，要将给出的两个数字用一斜线隔开，对于飞机场用钨丝灯，灯的电压可用灯的电流代替，其后加上大写字母A。尺寸：该数字组的内容取决于不同类型的卤钨灯的特性。要给出标称值，但单端灯的玻壳直径除外。该数字组可含有一个数值，如果需要更进一步的区别，可在一斜线之后加上第二个数值，如下所述：

L类国际编码系统尺寸（标称值）

HS--玻壳直径（最大值）/光中心高度

HD--

触点至触点的距离Z..

HR-

--

反光镜直径/光東角

HM--反光镜直径/光束角

HA-反光镜直径/光東角

HP.光中心高度
