最大限度提高性能的先进分光测色计

实现色彩管理网络系统中最高水准的精确度和可靠度。

通过CM-3700d，日本再次证明了其在仪器领域中作为光学技术领导者的地位。CM-3700d各方面的设计均以实现最高性能的精度色彩控制为目标。大型积分球、孔罩及整个光学系统的制造均精益求精，甚至超过了CIE、ISO、ASTM、DIN、JIS等国际标准的要求。
分别用于样品、反馈通道及大功率氙弧灯的两个扁平全息光栅与硅光电二极管阵列确保了最高的绝对精度和重复性(特别是暗色调)。

CM-3700的优点得到了世界一流机构及行业领先公司的赞赏。日本高端制造技术的另一例证是其仪器误差居于业界先进地位。

反射色的测量

SCI/SCE切换
选择SCI时，测量不受样品表面条件的影响，适合进行色彩混合比和CCM的控制。选择SCE时，可以获得与不含正反射光的目视评价结果相近的测量结果。

测量口径的转换
根据测量的样品，可选择φ25.4mm、φ8mm和3×5mm的测量口径。

荧光色的测量
通过UV截止滤光片对UV光线进行1000步幅调节。由于可获得相当于D65的照明光源，所以它适合测量纸张、纸浆以及其它含有荧光物质的物体。

透射色的测量

通过扩散照明 0°受光（d/0)方式可进行透射色的测量。
适用范围广，从玻璃滤光镜等薄片状、板状样品到食品、化妆品等液体样品均可进行测量。

主要用途

适用于塑料、纤维、染色、陶瓷工业等领域

主要特征

电脑控制下的精确可靠的桌面式仪器，可通过Windows系统软件加以操作
采用d/8(扩散照明/8°受光方式)光学系统。
测量口径为φ25.4mm、φ8mm、3×5mm。
可通过d/0光学系统测量透射色。
可进行UV光量的调整和荧光色的测量。

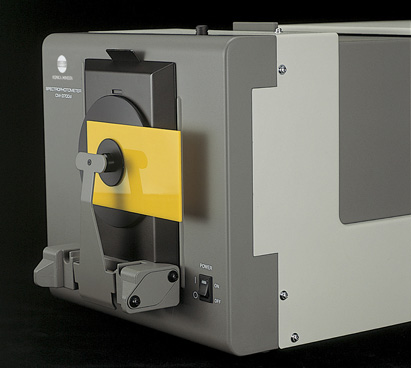

CM3700d

主要规格

照明/受光光学系统	d/8(扩散照明8°方向受光)、可切换SCI(含反射分量)/SCE(不含反射分)；符合ISO和DIN标准对d/8的要求；亦符合CIE和ASTM标准对d/0的要求。透射率：d/0(扩散照明 0°受光方式)
受光素子	带扁平全息光栅的硅光电二极管阵列
波长范围	360nm～740nm
测量波长间隔	10nm
半带宽	平均约14nm
光度测定范围	0～200%；分解能力： 0.001%
测量用光源	脉冲氙弧灯
测量时间	0.6～0.8秒(一直到数据输出为止)
照明口径/测量口径	反射：可选LAV、MAV和SAV LAV:Φ28mm照明/Φ25.4mm测量 MAV:Φ 11mm照明/Φ8mm测量 SAV:5 × 7mm照明/3 × 5mm测量透射：约Φ20mm
重复性	白色校正后，白色校正板以10秒间隔测量30次时：; 分光反射率：标准偏差0.05％以内色度值：标准偏差ΔE﹡ad .005以内白色校正后，黑色板(BCRA系列II；反射率：为1%)以10秒间隔测定30次时：分光反射率：380～740nm：标准偏差0.02%以内 360、370nm：标准偏差0.04％以内色度值：标准偏差ΔE﹡ad .05以内
仪表误差(LAV)	BCRA系列IItile12色的平均值 △E﹡ad 0.08(典型值) BCRA系列IItile12色的最大值 △E﹡ad 0.3(相当于△Ecmc 0.2)以内(对比主机测量值)
温度漂移	分光反射率：&Plusmn;0.10%/°C以内色差：ΔE*ab 0.05/°C以内
UV调校	电脑控制；持续可变
透射测量中被测样品的条件	薄片、板状、液体，厚度小于50mm
接口	RS-232C标准；波特率：1200、2400、4800或9600
电源	AC 100V/120V/230V 50/60Hz(使用标配AC适配器)
使用温度/湿度范围	13～33°C，相对湿度80%以下、不可结露
保管温度/湿度范围	0～40°C，相对湿度80%以下、不可结露
尺寸(W × H × D)	271 × 259 × 500mm
重量	18kg
标准配件	白色校正板、目标罩(3×5mm)、目标罩(Φ8mm)、目标罩(Φ25.4mm)、零位校正盒、交流适配器、RS-232C线缆(2m、9针、适用于IBM个人电脑)、附件盒CM-66
另售配件	色彩数据软件SpectraMagic NX、透射样品架、玻璃比色槽(2mm、10mm、20mm)、塑料比色槽(2mm、10mm、20mm)、透射零位校正板、色板、RS-232C线缆(适用于IBM个人电脑
